产品使用范围：
本产品适用于额定电压450V/750V及以下的配电装置，作电器仪表的连接线。
生产执行标准：
采用企业标准及参照GB9330-88
使用条件：
1.敷设温度、最小弯曲半径；电缆的敷设温度在不低于0℃条件下敷设时，无需预先加温；电缆敷设不受落差限制，敷设时的最小弯曲半径规定如下：
①无铠装层的电缆，应不小于电缆外径的6倍；
②有铠装层或铜带屏蔽结构的电缆，应不小于电缆外径的12倍；
③有屏蔽结构的软电缆，应不小于电缆外径的10倍。
2.工作温度：电缆导体的长期允许工作温度为90℃，短路时，电缆导体的最高温度不超过250℃，持续时间不超过5s.
3.电缆绝缘电阻：最高额定温度时：体积电阻率r不低于1012W.cm;绝缘电阻常数Ki不小于36.7MW.km。

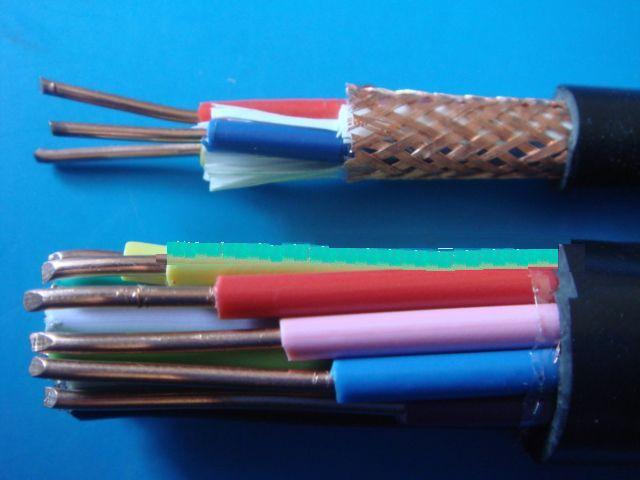

KVV 、 KVVR 型铜芯聚氯乙烯绝缘及护套控制电缆（电压450/750V）
|
芯数 *mm2 |
线芯结构 |
平均外径或外形尺寸 |
|
标称截面（ mm2) |
芯数 *mm |
上限 MM |
|
2*1 |
2*1/1.13 |
8.4 |
|
2*1.5 |
2*1/1.38 |
9.4 |
|
2*2.5 |
2*1/1.78 |
10.5 |
|
3*1 |
3*1/1.13 |
8.8 |
|
3*1.5 |
3*1/1.38 |
9.8 |
|
3*2.5 |
3*1/1.78 |
11 |
|
|
|
|
|
4*0.5 |
4*16/0.20 |
8.14 |
|
4*0.75 |
4*24/0.20 |
8.74 |
|
4*1.0 |
4*32/0.20 |
9.1 |
|
4*1.5 |
4*48/0.20 |
10.23 |
|
4*2.5 |
4*49/0.25 |
11.96 |
|
|
|
|
|
5*0.5 |
5*16/0.20 |
8.82 |
|
5*0.75 |
5*24/0.20 |
9.5 |
|
5*1.0 |
4532/0.20 |
9.9 |
|
5*1.5 |
5*48/0.20 |
11.17 |
|
5*2.5 |
5*49/0.25 |
13.76 |
|
|
|
|
|
7*0.5 |
7*16/0.20 |
9.5 |
|
7*0.75 |
7*24/0.20 |
10.25 |
|
7*1.0 |
7*32/0.20 |
10.2 |
|
7*1.5 |
7*48/0.20 |
12.11 |
|
7*2.5 |
7*49/0.25 |
14.91 |
|
|
|
|
|
10*0.5 |
10*16/0.20 |
11.76 |
|
10*0.75 |
10*24/0.20 |
12.76 |
|
10*1.0 |
10*32/0.20 |
14 |
|
10*1.5 |
10*48/0.20 |
15.88 |
|
10*2.5 |
10*49/0.25 |
18.67 |
|
|
|
|
|
12*0.5 |
12*16/0.20 |
12.1 |
|
12*0.75 |
12*24/0.20 |
13.78 |
|
12*1.0 |
12*32/0.20 |
14.4 |
|
12*1.5 |
12*48/0.20 |
16.35 |
|
12*2.5 |
12*49/0.25 |
19.13 |
|
|
|
|
|
16*0.5 |
16*16/0.20 |
13.98 |
|
16*0.75 |
16*24/0.20 |
15.16 |
|
16*1.0 |
16*32/0.20 |
15.86 |
|
16*1.5 |
16*48/0.20 |
18.07 |
|
16*2.5 |
16*49/0.25 |
21.9 |
|
|
|
|
|
19*0.5 |
19*16/0.20 |
14.66 |
|
19*0.75 |
19*24/0.20 |
15.91 |
|
19*1.0 |
19*32/0.20 |
16.66 |
|
19*1.5 |
19*48/0.20 |
19.01 |
|
19*2.5 |
19*49/0.25 |
23.03 |
|
|
|
|
|
24*0.5 |
24*16/0.20 |
16.92 |
|
24*0.75 |
24*24/0.20 |
18.42 |
|
24*1.0 |
24*32/0.20 |
18.96 |
|
24*1.5 |
24*48/0.20 |
22.58 |
|
24*2.5 |
24*49/0.25 |
26.9 |
|
|
|
|
|
37*0.5 |
37*16/0.20 |
19.18 |
|
37*0.75 |
37*24/0.20 |
21.37 |
|
37*1.0 |
37*32/0.20 |
22.42 |
|
37*1.5 |
37*48/0.20 |
25.71 |
|
37*2.5 |
37*49/0.25 |
30.75 |
|
